MODUL 1 - GERBANG LOGIKA DASAR DAN MONOSTABLE MULTIVIBRATOR
LAPORAN AKHIR PERCOBAAN 2

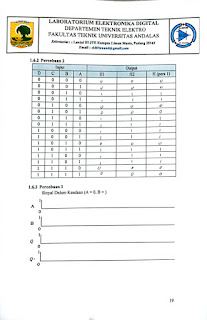

1. Jurnal [Daftar Isi]







2. Hardware [Daftar Isi]
Alat dan Bahan yang digunakan adalah sebagai berikut:
a. Gerbang NOT
b.Gerbang AND
c. Gerbang OR
d. Gerbang XOR
e. Logic Probe

Berikut merupakan gambar rangkaian dalam Proteus.

Prinsip kerja dipecah menjadi dua rangkaian yakni sebagai berikut:
a. Rangkaian Sederhana 1
Ketika B=1 dan D=0 dialirkan ke input gerbang XOR sehingga output dari gerbang XOR akan berlogika 1 dikarenakan gerbang XOR akan menjumlahkan semua input yang masuk dan outputnya sesuai dengan hasil dari penjumlahan input dari gerbang XOR. Jika hasil penjumlahan input = Ganjil, maka output dari gerbang XOR akan berlogika 1. Jika hasil penjumlahan input = genap, maka output dari gerbang XOR akan berlogika 0.
Ketika C’= 0 dialirkan ke input not, outputnya akan berlogika 1. Lalu output gerbang NOT = 1, A=1, dan D=0 dialirkan ke input gerbang AND sehingga output dari gerbang AND akan berlogika 0 dikarenakan gerbang AND akan mengalikan semua input yang masuk. Sehingga, jika salah satu input berlogika 0 maka outputnya akan berlogika 0.
Kemudian, output dari gerbang XOR yang berlogika 1 dan output dari gerbang AND yang berlogika 0 dialirkan ke input gerbang OR sehingga output dari gerbang OR sekaligus output dari rangkaian sederhana ini akan berlogika 1 dikarenakan gerbang OR akan menjumlahkan semua input yang masuk. Sehingga, jika salah satu input berlogika 1 maka outputny akan berlogika 1.
b. Rangkaian Sederhana 2
Ketika B=1 dan D=0 dialirkan ke input gerbang X-OR sehingga output dari gerbang X-OR akan berlogika 1 dan ketika C’= 0 dialirkan ke input gerbang NOT sehingga outpunya akan berlogika 1. Lalu output dari gerbang NOT=1, A=1, dan B=1 dialirkan ke input gerbang AND sehingga output gerbang AND akan berlogika 1.Kemudian, output dari gerbang XOR yang berlogika 1 dan output dari gerbang AND yang berlogika 1 dialirkan ke input gerbang OR sehingga output dari gerbang OR sekaligus output dari rangkaian sederhana ini akan berlogika 1.

3. Video Praktikum [Daftar Isi]


4. Analisa [Daftar Isi]
Buktikan fungsi percobaan 2 dengan peta Karnaugh
